Прицеп к квадроциклу.

Много и долго таскал в деревне большой автомобильный прицеп квадриком. Но он сам по себе тяжелый, большой и ушатывать его в полях и лесах, а потом ехать с ним в город надоело)

Решил творить прицеп к квадроциклу.
Были диски от оки, были старые шины от квадрика 25", и немного железа. Наличие само собой диктовало концепцию) Прикупил на разборке заднюю балку от оки оставив себе ступицы с кусочком балки и к ээтом приварил профильную трубу 80х40. Дышло 60х40.
Габаритная длина прицепа 2500мм ширина 1200, кузов 1540мм, ширина 760мм, высота борта 400мм. На полу и калитках фанера 15мм, борта из профнастила.

Ширина колеи взята ровно такойже как у квадроцикла, который плотненько входит в мой большой прицеп, потому ось варил именно в прицепе)))

ось

ступица

каркас

каркас

предварительная сборка

покраска

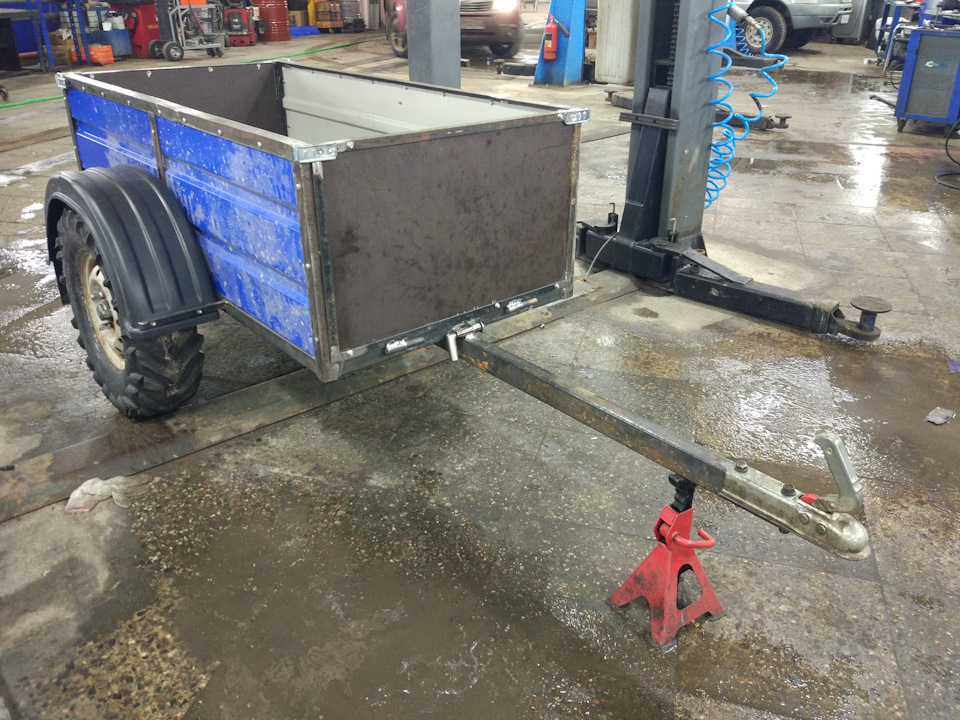

итог

итог

бок

точеные петли

опрокидывается

он

Единственное наверно низко крылья расположил.

Комментарии

Аватар пользователя димон_Н-Тура

да крылья низковато мне тоже показалось, при езде по полям к примеру весной в распутицу, будет залеплять грязью, а я вот не могу у себя в городе купить бортовые замки, в инете смотрел там цену ломят и доставка дороже замков Sad

Аватар пользователя Avik...

Теоретически могу купить и тебе отправить.
Вопрос только во времени и финансовой целесообразности, замки и пересыл.

Аватар пользователя димон_Н-Тура

спс замки заказал другу в Екатеринбурге купит привезёт в марте Smile

Очень красиво получилось

Аватар пользователя Avik...

Спасибо)
